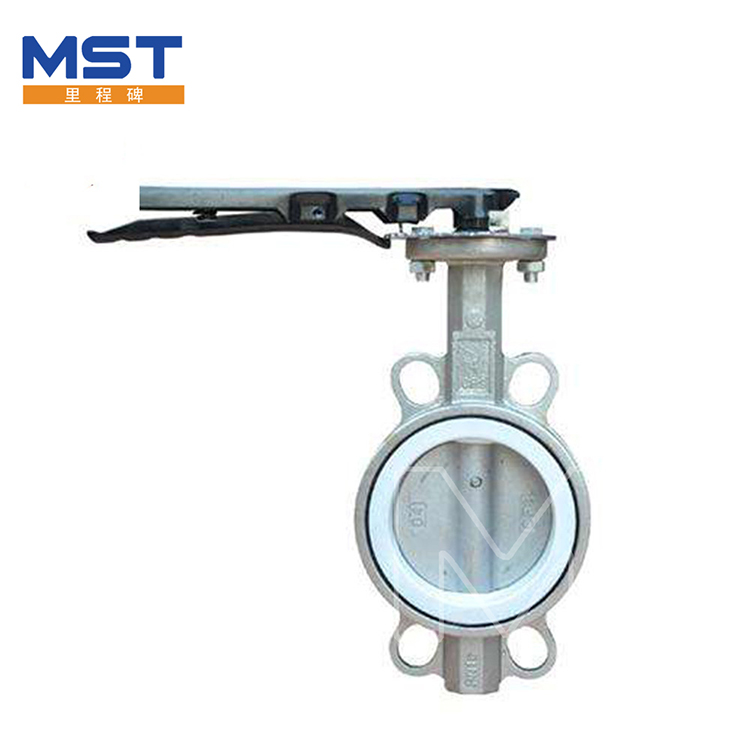

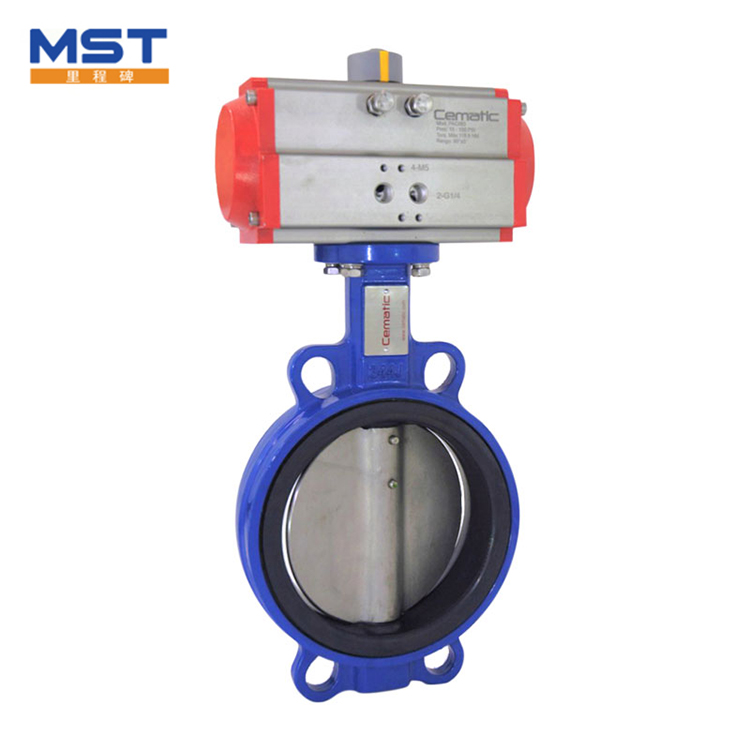

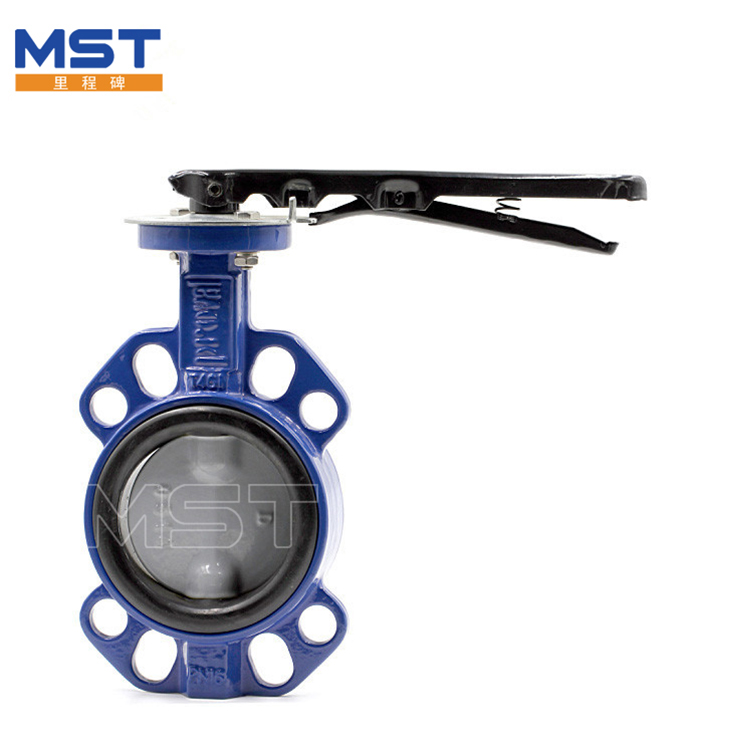

วาล์วควบคุมผีเสื้อชนิดเวเฟอร์

วาล์วควบคุมผีเสื้อชนิดเวเฟอร์ใช้สำหรับแยกและควบคุมการไหล กลไกการปิดเป็นแผ่นดิสก์ที่ช่วยให้ปิดได้อย่างรวดเร็ว เหมือนกับบอลวาล์ว วาล์วควบคุมปีกผีเสื้อชนิดเวเฟอร์มีน้ำหนักเบาจึงต้องการการรองรับที่น้อยกว่า ซึ่งแตกต่างจากบอลวาล์ว คือ ดิสก์จะอยู่ภายในการไหลเสมอ ดังนั้น แรงดันตกคร่อมมักจะเกิดขึ้นระหว่างการไหล โดยไม่คำนึงถึงตำแหน่งของวาล์ว โดยทั่วไปแล้ว แผ่นดิสก์จะหมุนหนึ่งในสี่รอบเมื่อวาล์วถูกเปิดจนสุด แต่วาล์วอาจเปิดแบบค่อยเป็นค่อยไปเพื่อเร่งการไหล

วาล์วควบคุมผีเสื้อชนิดเวเฟอร์ประกอบด้วยดิสก์ที่ผนึกกับอีลาสโตเมอร์หรือซีลโลหะ แผ่นดิสก์หมุนภายในร่างกายจึงจำกัดหรือปล่อยให้ไหล วาล์วควบคุมผีเสื้อชนิดเวเฟอร์ใช้งานได้หลากหลายมาก สามารถใช้สำหรับการควบคุมด้วยตนเองหรือกระบวนการ การควบคุมปริมาณการเปิด/ปิดของเหลวหรือก๊าซ มักใช้เนื่องจากการยิงออกไปและต้นทุนที่ต่ำลง

วาล์วควบคุมผีเสื้อชนิดเวเฟอร์หมุนทีละ 1/4 รอบ ผู้ควบคุมคันโยกมักติดตั้งด้ามจับบีบที่ปลดสลักออกจากแร็คฟันกลม พินสามารถใช้เพื่อกำหนดตำแหน่งของดิสก์ภายในและสร้างคันเร่งที่ต้องการได้ วาล์วยังสามารถล็อคในตำแหน่งด้วยสกรูหัวแม่มือ ทำให้เหมาะอย่างยิ่งสำหรับใช้กับปั๊มโคลนที่ใช้ในแท่นขุดเจาะ O&G

2.การออกแบบดิสก์และต้นกำเนิด - วาล์วควบคุมผีเสื้อชนิดเวเฟอร์

ส่วนประกอบสำคัญของดิสก์และก้านวาล์วผีเสื้อชนิดเวเฟอร์ เป็นชิ้นส่วนแยกในวาล์วควบคุมผีเสื้อชนิดเวเฟอร์ ดิสก์เป็นเครื่องจักรสำหรับผสมพันธุ์กับลำต้น ดิสก์สามารถยึดให้แน่นได้ด้วยวิธีใดวิธีหนึ่งจากสองวิธี ในการออกแบบเดียว ดิสก์จะถูกเจาะและยึดติดกับก้านด้วยสลักเกลียวหรือหมุด การออกแบบวาล์วปีกผีเสื้อครั้งที่ 2 ใช้ดิสก์ที่เบื่อก่อน และก้านถูกจับคู่ลอยอยู่ภายในดิสก์ การตั้งศูนย์กลางของดิสก์เองจะเป็นประโยชน์เมื่อดิสก์ถูกปิดหรือหุ้มเพื่อใช้ในการกัดกร่อน
วาล์วควบคุมปีกผีเสื้อชนิดเวเฟอร์พอดีระหว่างสองครีบ โดยมีสตั๊ดผ่านจากหน้าแปลนหนึ่งผ่านอีกอัน วาล์วยึดเข้าที่และปิดผนึกด้วยปะเก็นโดยความตึงของฟองสบู่

3.การใช้งานของ Wafer Type Butterfly Control Valve

4.คำถามที่พบบ่อย

5.เกี่ยวกับ Tianjin Milestone Pump & Valve Co.,Ltd.

6. ข้อมูลติดต่อ
