วาล์วปีกผีเสื้อ

ประเทศจีนผู้ผลิตวาล์วปีกผีเสื้อซัพพลายเออร์และโรงงานที่มีคุณภาพสูง
1.บทนำของTวาล์วปีกผีเสื้อ

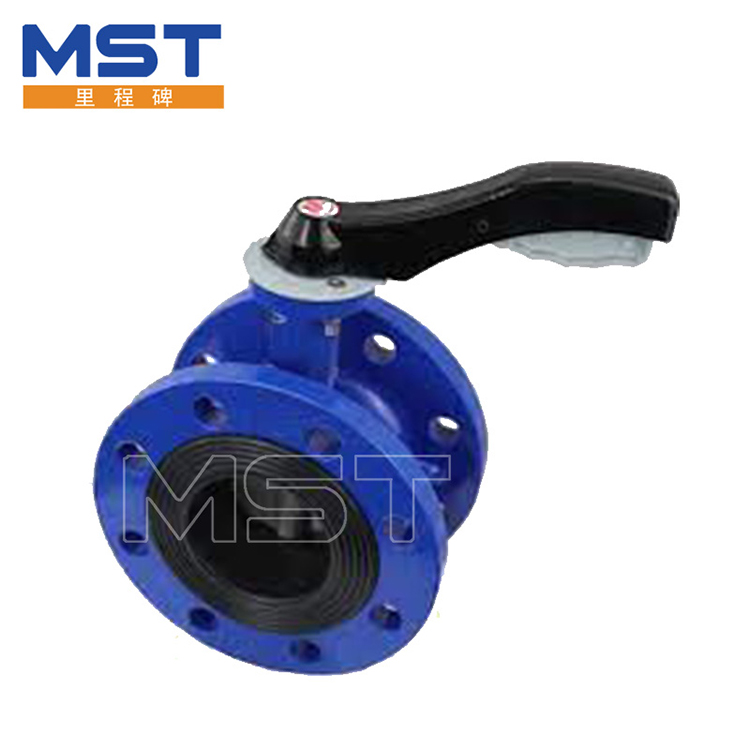

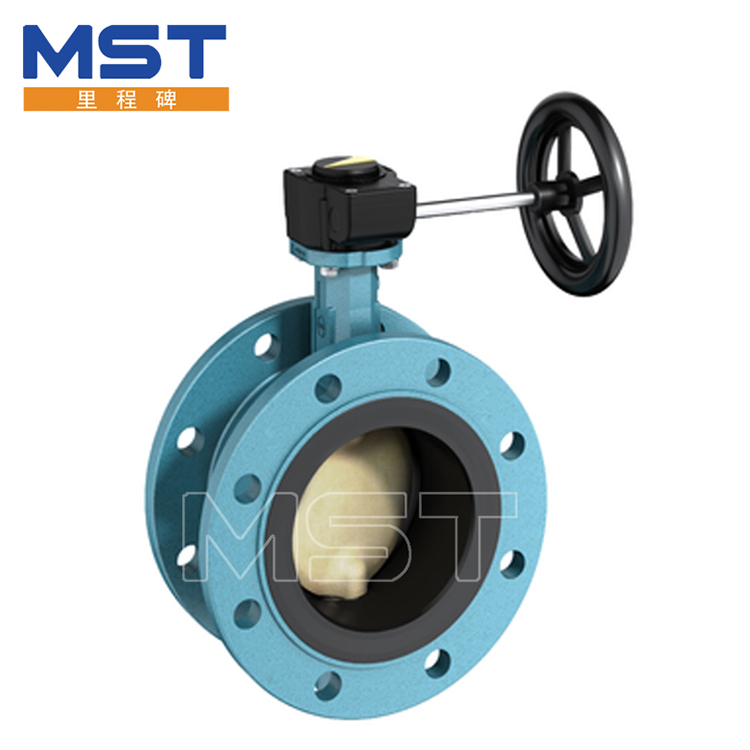

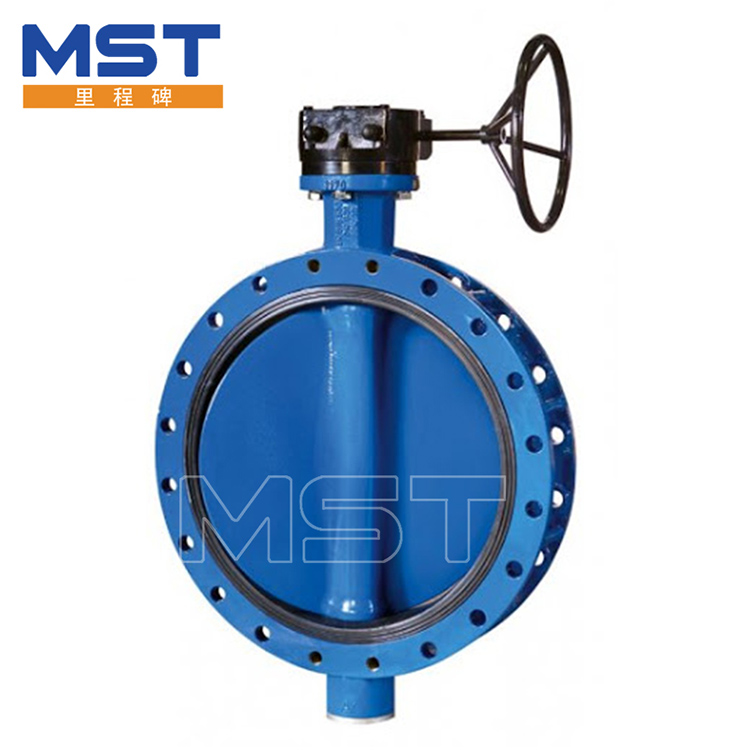

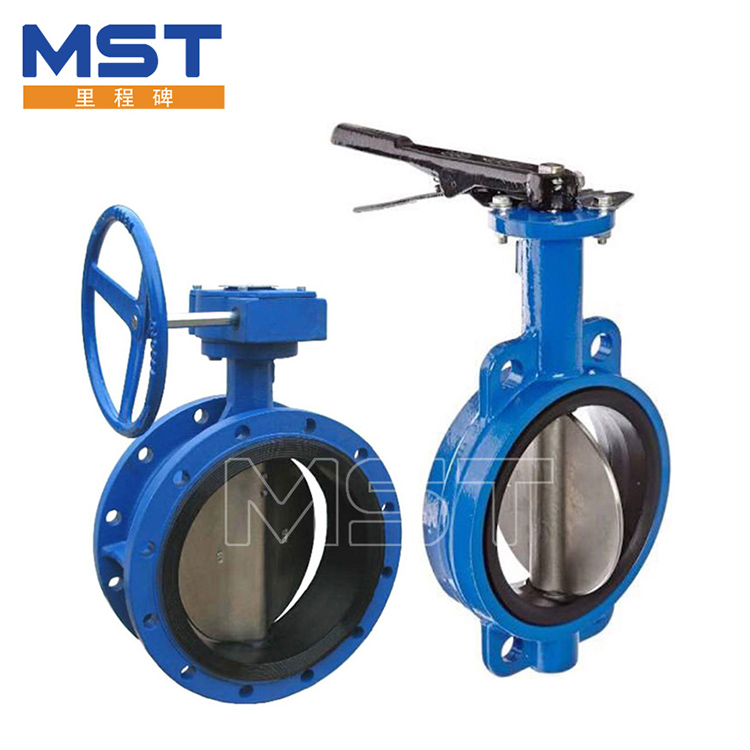

วาล์วปีกผีเสื้อเป็นหนึ่งในตระกูลของวาล์วแบบควอเตอร์-เทิร์นวาล์ว และทำงานคล้ายกับบอลวาล์วมาก “ผีเสื้อ” เป็นดิสก์ที่เชื่อมต่อกับก้าน โดยจะปิดเมื่อแกนหมุนจานโดยหมุนหนึ่งในสี่รอบไปยังตำแหน่งตั้งฉากกับทิศทางการไหล เมื่อวาล์วเปิดออก ดิสก์จะหมุนกลับเพื่อให้มีการไหล วาล์วปีกผีเสื้อใช้สำหรับเปิด-ปิดหรือปรับสภาพบริการและเป็น เป็นที่นิยมเนื่องจากมีน้ำหนักเบา ใช้พื้นที่ในการติดตั้งน้อย ต้นทุนต่ำ ใช้งานได้รวดเร็ว และมีขนาดที่ใหญ่มาก วาล์วเหล่านี้สามารถใช้งานได้ด้วยมือจับ เกียร์ หรือตัวกระตุ้นอัตโนมัติ

2.หลักการทำงานของวาล์วปีกผีเสื้อ

วาล์วปีกผีเสื้อมีโครงสร้างที่ค่อนข้างเรียบง่าย ส่วนประกอบหลักของวาล์วปีกผีเสื้อคือ ตัว ซีล ดิสก์ และก้าน วาล์วปีกผีเสื้อมีจานในตำแหน่งตรงกลางของท่อที่เชื่อมต่อและมีก้านที่เชื่อมต่อกับตัวกระตุ้นหรือที่จับที่ด้านนอกของวาล์ว ในตำแหน่งปิด แผ่นดิสก์จะตั้งฉากกับการไหล และปิดผนึกโดยบ่าวาล์ว ก้านยังถูกปิดผนึกด้วยการใช้โอริง เมื่อตัวกระตุ้นหรือที่จับหมุนก้านไปด้านหลัง 90 องศา ดิสก์จะเคลื่อนออกจากบ่าวาล์วและจัดตำแหน่งตัวเองให้ขนานกับการไหล การหมุนบางส่วนช่วยให้การไหลถูกควบคุมปริมาณหรือตามสัดส่วน

3.กายวิภาคของลิ้นปีกผีเสื้อทั่วไป

วาล์วปีกผีเสื้อที่ใช้สำหรับการปรับการบริการสามารถออกแบบให้มีลักษณะเชิงเส้นหรือเป็นเปอร์เซ็นต์ที่เท่ากัน
1)เชิงเส้น: เมื่ออัตราการไหลอยู่ในความสัมพันธ์เชิงเส้นกับจำนวนที่ดิสก์เดินทาง หมายความว่าที่ X% ของการเปิดดิสก์ อัตราการไหลจะอยู่ที่ X% เดียวกันของอัตราการไหลสูงสุด ตัวอย่างคือถ้าเปิดแผ่นดิสก์ 1/3 ของเทิร์น (30 องศา) อัตราการไหลจะอยู่ที่ 33.3% ของสูงสุด
2) เท่ากัน: หากวาล์วปีกผีเสื้อมีลักษณะเป็นเปอร์เซ็นต์ที่เท่ากัน หมายความว่าการเพิ่มขึ้นที่เท่ากันของการเคลื่อนที่ของวาล์วจะทำให้เกิดการเปลี่ยนแปลงในเปอร์เซ็นต์ที่เท่ากันในอัตราการไหล ตัวอย่างเช่น หากการเดินทางจากการเปิด 30 ถึง 40 องศาจะเพิ่มอัตราการไหลจาก 100 เป็น 170 m3/h (โดย 70%) การเดินทางจาก 40 ถึง 50 องศาจะเพิ่มอัตราการไหลจาก 170 เป็น 289 m3/h ( โดย 70%) ซึ่งส่งผลให้เกิดความสัมพันธ์ลอการิทึมระหว่างการเดินทางของดิสก์และอัตราการไหล

4.แอพลิเคชันของวาล์วปีกผีเสื้อ

5.คำถามที่พบบ่อย

6. เกี่ยวกับ Tianjin Milestone Pump & Valve Co. , Ltd.

7.ข้อมูลติดต่อ
