อะไรทำให้วาล์วผีเสื้อเปิดปิดมีความสำคัญในการควบคุมการไหลสมัยใหม่

เปิดปิดวาล์วผีเสื้อระบบเป็นองค์ประกอบที่สำคัญในอุตสาหกรรมท่อและกระบวนการที่จำเป็นต้องมีการแยกและการควบคุมการไหลอย่างรวดเร็ว วาล์วเหล่านี้ทำหน้าที่เป็นอุปกรณ์ปิดที่เชื่อถือได้ ซึ่งทำงานในสถานะเปิดสุดหรือปิดสุด ทำให้เหมาะสำหรับหน้าที่แยกส่วนมากกว่าการควบคุมการไหลแบบค่อยเป็นค่อยไป

คู่มือที่ครอบคลุมนี้จะสำรวจทุกสิ่งที่คุณจำเป็นต้องรู้เกี่ยวกับการเปิด/ปิดวาล์วปีกผีเสื้อ ตั้งแต่วิธีการทำงานและสถานที่ที่ใช้ ไปจนถึงวิธีเลือกวาล์วที่เหมาะสมสำหรับระบบของคุณ โดยมีข้อมูลเชิงลึกที่เกี่ยวข้องกับวิศวกร ผู้ซื้อ และช่างเทคนิค

สารบัญ

1. วาล์วผีเสื้อเปิดปิดคืออะไร?
2. วาล์วผีเสื้อเปิดปิดทำงานอย่างไร?
3. เหตุใดจึงเลือกวาล์วผีเสื้อเปิดปิด
4. การใช้งานใดดีที่สุดสำหรับวาล์วเหล่านี้
5. ประเภทและคุณสมบัติที่สำคัญของวาล์วผีเสื้อเปิดปิดคืออะไร?
6. เลือกวาล์วผีเสื้อเปิดปิดที่เหมาะสมได้อย่างไร?
7. คำถามที่พบบ่อย (FAQ)

1. วาล์วผีเสื้อเปิดปิดคืออะไร?

หนึ่งเปิดปิดวาล์วผีเสื้อเป็นวาล์วแยกส่วนแบบหมุนได้สี่ส่วนที่ออกแบบมาเพื่อให้ไหลได้เต็มที่หรือหยุดการเคลื่อนที่ของของไหลในท่อโดยสมบูรณ์ ต่างจากวาล์วควบคุมที่ให้การควบคุมตามสัดส่วน วาล์วปีกผีเสื้อเปิด/ปิดทำหน้าที่เป็นองค์ประกอบควบคุมแยกกัน ไม่ว่าจะเปิดสุดหรือปิดสุด เพื่อการดำเนินการที่รวดเร็ว

วาล์วเหล่านี้ถูกนำมาใช้อย่างกว้างขวางเนื่องจากมีการออกแบบที่กะทัดรัดและประสิทธิภาพที่คุ้มค่าเมื่อเปรียบเทียบกับวาล์วทางเลือกอื่น เช่น เกทหรือโกลบวาล์ว

2. วาล์วผีเสื้อเปิดปิดทำงานอย่างไร

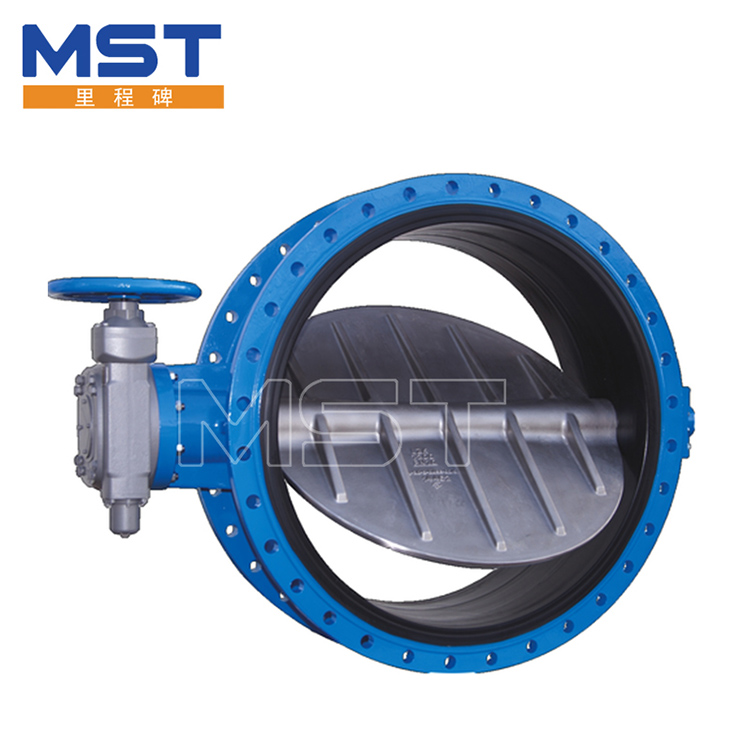

วาล์วปีกผีเสื้อประกอบด้วยแผ่นดิสก์ที่ติดตั้งอยู่บนเพลากลางภายในตัววาล์ว เมื่อแอคชูเอเตอร์หรือมือจับหมุนเพลา 90° จานจะหมุนเพื่อให้ของเหลวไหลผ่านหรือปิดกั้นการไหล การเคลื่อนที่แบบหมุนควอเตอร์อย่างง่ายนี้ช่วยให้การทำงานรวดเร็ว ซึ่งเป็นสิ่งสำคัญสำหรับการใช้งานแยกส่วนทางอุตสาหกรรมจำนวนมาก

ส่วนประกอบหลัก

• ตัววาล์ว– บรรจุชิ้นส่วนภายในและเชื่อมต่อกับท่อ
• แผ่นดิสก์– แผ่นเคลื่อนย้ายได้ซึ่งควบคุมการไหล
• เพลา/ก้าน– ส่งการเคลื่อนไหวจากแอคชูเอเตอร์ไปยังดิสก์
• ที่นั่ง– รับประกันการซีลเมื่อปิดวาล์ว
• แอคชูเอเตอร์– อุปกรณ์แบบแมนนวล นิวเมติก หรือไฟฟ้าที่ควบคุมการเคลื่อนที่ของดิสก์

3. เหตุใดจึงเลือกวาล์วผีเสื้อเปิดปิด

วาล์วปีกผีเสื้อแบบเปิดปิดให้ประโยชน์มากมายซึ่งทำให้พวกเขาเป็นตัวเลือกที่ต้องการในอุตสาหกรรมต่างๆ:

• การดำเนินการอย่างรวดเร็ว:การหมุนไตรมาสอย่างรวดเร็วช่วยเพิ่มเวลาตอบสนองสำหรับงานแยกส่วน
• กะทัดรัดและน้ำหนักเบา:รอยเท้าเล็กกว่าการออกแบบวาล์วอื่นๆ มากมาย
• คุ้มค่า:ต้นทุนการผลิตและการบำรุงรักษาลดลงเนื่องจากการก่อสร้างที่เรียบง่าย
• แรงดันตกคร่อมต่ำ:สิ่งกีดขวางน้อยที่สุดเมื่อเปิดเต็มที่ช่วยรักษาการไหลอย่างมีประสิทธิภาพ
• การดำเนินการที่ยืดหยุ่น:ใช้งานได้ผ่านมือจับแบบแมนนวลหรือแอคทูเอเตอร์อัตโนมัติสำหรับรีโมทคอนโทรล

4. การใช้งานใดดีที่สุดสำหรับวาล์วเหล่านี้

วาล์วผีเสื้อเปิดปิดมักพบในส่วนต่อไปนี้:

• น้ำและการบำบัดน้ำเสีย– การปิดการไหลของท่อขนาดใหญ่
• ระบบปรับอากาศ– การแยกส่วนของวงจรทำความร้อนหรือความเย็น
• กระบวนการทางอุตสาหกรรม– การจัดการสารเคมีจำนวนมากและหน้าที่แยกพืช
• ท่อส่งน้ำมันและก๊าซ– การแยกตัวฉุกเฉินอย่างรวดเร็ว
• โรงไฟฟ้าทางทะเลและโรงไฟฟ้า– แอปพลิเคชันการจัดการการไหลขนาดใหญ่

5. ประเภทและคุณลักษณะที่สำคัญของวาล์วผีเสื้อเปิดปิดคืออะไร?

มีการกำหนดค่าและวัสดุหลายอย่างที่มีอิทธิพลต่อการเลือกวาล์ว:

การเลือกใช้วัสดุ เช่น สแตนเลส เหล็กหล่อ หรือไลเนอร์โพลีเมอร์ ส่งผลกระทบต่อความต้านทานการกัดกร่อนและการจัดการอุณหภูมิ/แรงดัน

6. จะเลือกวาล์วผีเสื้อเปิดปิดได้อย่างไร?

พิจารณาเกณฑ์ต่อไปนี้:

• ประเภทสื่อ:ของเหลว ก๊าซ สารละลาย — เลือกใช้วัสดุอย่างเหมาะสม
• การให้คะแนนความดันและอุณหภูมิ:ตรวจสอบความเข้ากันได้กับเงื่อนไขของกระบวนการ
• สิ้นสุดการเชื่อมต่อ:เวเฟอร์หรือประเภทตัวดึงตามความต้องการในการติดตั้ง
• วิธีการกระตุ้น:คู่มือสำหรับระบบอย่างง่าย นิวแมติก/ไฟฟ้าสำหรับระบบอัตโนมัติ
• การรับรองและมาตรฐาน:การปฏิบัติตาม API, ISO หรือ ANSI ในกรณีที่จำเป็น

7. คำถามที่พบบ่อย (FAQ)

อะไรคือความแตกต่างระหว่างการเปิด/ปิดและวาล์วปีกผีเสื้อแบบควบคุม?
วาล์วปีกผีเสื้อเปิด/ปิดได้รับการออกแบบมาเพื่อการควบคุมแบบแยกส่วน ทั้งแบบเปิดหรือแบบปิด ในขณะที่วาล์วปีกผีเสื้อแบบควบคุมช่วยให้สามารถควบคุมการไหลตามสัดส่วนพร้อมสัญญาณป้อนกลับเพื่อการมอดูเลตที่แม่นยำ

บัตเตอร์ฟลายวาล์วสามารถเปิด/ปิดแบบอัตโนมัติได้หรือไม่?
ใช่ — สามารถติดตั้งตัวกระตุ้นแบบนิวแมติกหรือแบบไฟฟ้าสำหรับการทำงานระยะไกลหรือแบบอัตโนมัติในการตั้งค่าทางอุตสาหกรรม

วาล์วปีกผีเสื้อเหมาะสำหรับการใช้งานที่มีแรงดันสูงหรือไม่
วาล์วปีกผีเสื้อมาตรฐานรองรับแรงดันปานกลางได้ดี แต่สำหรับงานที่มีแรงดันสูงมากหรืองานแยกส่วนที่สำคัญ ควรพิจารณาการออกแบบที่มีประสิทธิภาพสูงหรือออฟเซ็ตสามเท่า

ควรบำรุงรักษาวาล์วเหล่านี้บ่อยแค่ไหน?
ตารางการบำรุงรักษาจะแตกต่างกันไปตามการใช้งาน แต่การตรวจสอบซีลและแอคชูเอเตอร์เป็นประจำทำให้มั่นใจได้ถึงประสิทธิภาพที่เชื่อถือได้และอายุการใช้งานที่ยาวนาน

อุตสาหกรรมใดที่ต้องพึ่งพาวาล์วเปิด/ปิดวาล์วปีกผีเสื้อมากที่สุด?
การบำบัดน้ำ, HVAC, กระบวนการทางเคมี, การเดินเรือ และภาคอุตสาหกรรมทั่วไปมักให้ความสำคัญกับการปิด/ปิดที่รวดเร็วและเชื่อถือได้โดยวาล์วผีเสื้อเปิด/ปิด
