เหตุใดเช็ควาล์วจึงถือเป็นส่วนประกอบอัตโนมัติที่สำคัญในระบบควบคุมของเหลวทางอุตสาหกรรม

ในระบบควบคุมของไหลทางอุตสาหกรรมเช็ควาล์วเป็นส่วนประกอบอัตโนมัติที่สำคัญซึ่งออกแบบมาเพื่อป้องกันการไหลย้อนกลับของตัวกลางโดยไม่ตั้งใจ ปกป้องอุปกรณ์ เช่น ปั๊มและมอเตอร์ และรับประกันความเสถียรของกระบวนการทางอุตสาหกรรม ในฐานะผู้ผลิตมืออาชีพที่มีความสามารถในการผลิตขั้นสูงและประสบการณ์การส่งออกทั่วโลกบริษัท Tianjin Milestone Valveมุ่งเน้นการจัดหาเช็ควาล์วประสิทธิภาพสูงและวาล์วอุตสาหกรรมอื่นๆ เพื่อตอบสนองความต้องการทางอุตสาหกรรมที่หลากหลาย คุณเข้าใจเช็ควาล์วหรือไม่?

เช็ควาล์วคืออะไร?

A เช็ควาล์วคือวาล์วอัตโนมัติที่มีส่วนปิด (จานวาล์วกลม) ทำงานภายใต้น้ำหนักและแรงดันของเหลวในตัวมันเอง หน้าที่หลักของมันคือป้องกันการไหลย้อนกลับของตัวกลาง ทำให้กลายเป็นส่วนประกอบที่ขาดไม่ได้ในระบบขนส่งของเหลวในอุตสาหกรรมต่างๆ เช็ควาล์วไม่เหมือนกับวาล์วแบบแมนนวลหรือกึ่งอัตโนมัติ ตรงที่ไม่ต้องใช้แหล่งพลังงานภายนอก การทำงานของวาล์วจะถูกขับเคลื่อนโดยแรงดันไดนามิกของตัวกลางเอง ทำให้มั่นใจได้ถึงการป้องกันการไหลย้อนกลับแบบเรียลไทม์และเชื่อถือได้

หน้าที่หลักของเช็ควาล์ว

การป้องกันการไหลย้อนกลับของตัวกลาง: นี่คือฟังก์ชันพื้นฐานที่สุด ในระบบท่อ เช็ควาล์วจะป้องกันการไหลย้อนกลับของตัวกลางเมื่อแรงดันของระบบลดลง เพื่อหลีกเลี่ยงไม่ให้การผลิตหยุดชะงัก

การปกป้องปั๊มและมอเตอร์ขับเคลื่อน: การไหลย้อนกลับอาจทำให้ปั๊มถอยหลัง อาจทำให้ส่วนประกอบภายในเสียหาย และทำให้มอเตอร์ขับเคลื่อนทำงานหนักเกินไป ส่งผลให้เกิดการหยุดทำงานที่มีค่าใช้จ่ายสูง เช็ควาล์วจะปิดทันทีเมื่อมีการไหลย้อนกลับ ซึ่งจะช่วยลดความเสี่ยงนี้

การระบายสารออกจากภาชนะบรรจุอย่างปลอดภัย: ในถังเก็บหรือภาชนะรับความดัน เช็ควาล์วจะควบคุมการไหลของสารในทิศทางเดียว ทำให้มั่นใจได้ถึงการระบายออกอย่างปลอดภัย และป้องกันการไหลย้อนกลับของกาลักน้ำหรือการปนเปื้อน

การแยกอย่างปลอดภัย: เช็ควาล์วใช้ร่วมกับวาล์วประตูเพื่อสร้างระบบป้องกันแบบคู่ ตัวอย่างเช่น ในท่อแรงดันสูง เช็ควาล์วจะป้องกันการไหลย้อนกลับ ในขณะที่วาล์วประตูช่วยให้สามารถแยกการบำรุงรักษาได้ด้วยตนเอง ซึ่งจะช่วยปรับปรุงความปลอดภัยของระบบโดยรวม

ประเภทของเช็ควาล์ว: ลิฟท์และสวิงวาล์ว

ขึ้นอยู่กับการเคลื่อนที่ของแผ่นดิสก์วาล์ว เช็ควาล์วส่วนใหญ่จะแบ่งออกเป็นเช็ควาล์วลิฟท์และเช็ควาล์วสวิง แต่ละประเภทมีลักษณะโครงสร้างและสถานการณ์การใช้งานเฉพาะตัว ซึ่งเหมาะสมกับความต้องการของอุตสาหกรรมที่แตกต่างกัน

ลิฟท์เช็ควาล์ว

โครงสร้างของเช็ควาล์วลิฟท์นั้นคล้ายกับวาล์วประตู แต่ไม่มีก้านวาล์วที่ขับเคลื่อนแผ่นดิสก์วาล์ว แผ่นวาล์วจะเคลื่อนที่ในแนวตั้ง (ขึ้นและลง) ไปตามบ่าวาล์วเพื่อควบคุมการไหล

หลักการทำงาน

กระบวนการเปิด: เมื่อตัวกลางไหลจากปลายทางเข้า (ด้านล่าง) ไปยังปลายทางออก (ด้านบน) แรงดันขาเข้าจะดันจานวาล์วขึ้น เอาชนะความต้านทานรวมของน้ำหนักของจานวาล์วและแรงเสียดทานในการไหล วิธีนี้จะยกแผ่นวาล์วออกจากบ่าวาล์ว เพื่อให้ตัวกลางผ่านได้อย่างราบรื่น

กระบวนการปิด: หากตัวกลางพยายามไหลย้อนกลับ แรงดันย้อนกลับจะดันแผ่นวาล์วลง จากนั้น ภายใต้น้ำหนักของมันเองและแรงดันย้อนกลับ แผ่นวาล์วจะกดอย่างแน่นหนากับบ่าวาล์ว เพื่อปิดผนึกท่อและป้องกันการไหลย้อนกลับ

ข้อได้เปรียบที่สำคัญ

การตอบสนองการปิดอย่างรวดเร็ว เหมาะสำหรับระบบที่มีการเปลี่ยนแปลงแรงดันบ่อยครั้ง

ความแม่นยำในการปิดผนึกสูงเมื่อปิด เหมาะสำหรับสื่อที่มีข้อกำหนดการรั่วซึมต่ำ

การใช้งานทั่วไป

ระบบประปาและระบายน้ำ

ท่อป้อนน้ำหม้อไอน้ำและระบบไอน้ำในโรงไฟฟ้า

ภาคอุตสาหกรรมเบาที่ต้องการตัวกลางที่มีความบริสุทธิ์สูงมาก

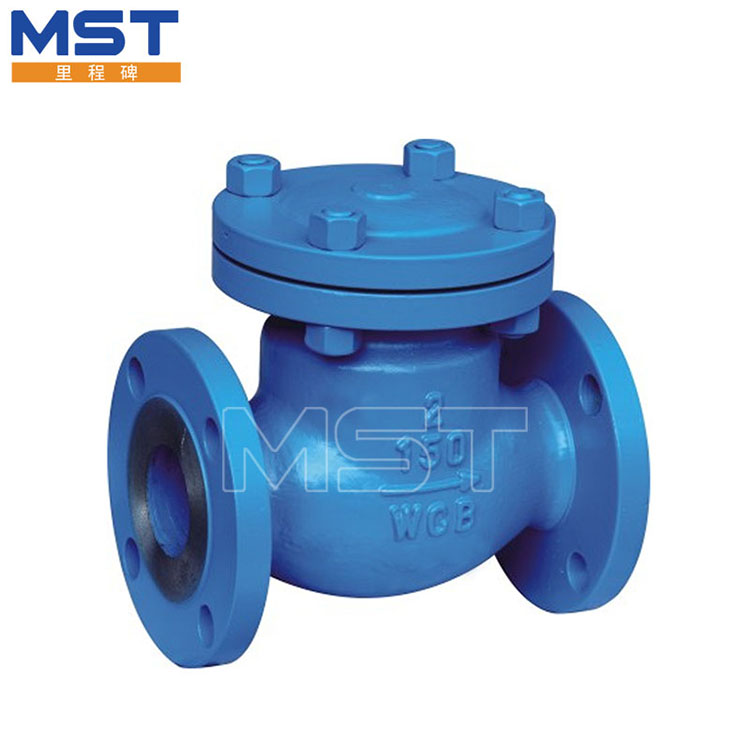

เช็ควาล์วชนิดสวิง

เช็ควาล์วแบบสวิงมีแผ่นดิสก์ที่เอียงและติดตั้งบนแกนหมุน (โดยปกติจะอยู่ใกล้กับบ่าวาล์ว) แผ่นดิสก์จะหมุนรอบแกนนี้เพื่อเปิดหรือปิด แทนที่จะเคลื่อนที่ในแนวตั้ง

หลักการทำงาน

กระบวนการเปิด: เมื่อตัวกลางไหลในทิศทางไปข้างหน้า แรงดันจะดันจานให้แกว่งออกจากบ่าวาล์ว ทำให้เกิดทางผ่านสำหรับตัวกลาง มุมสวิงของแผ่นดิสก์ถูกกำหนดโดยอัตราการไหลของตัวกลาง อัตราการไหลที่สูงขึ้นส่งผลให้มุมเปิดกว้างขึ้น และลดความต้านทานการไหลให้เหลือน้อยที่สุด

กระบวนการปิด: เมื่อเกิดการไหลย้อนกลับ แรงดันปานกลางย้อนกลับจะดันจานให้แกว่งกลับไปทางบ่าวาล์ว จากนั้นแผ่นดิสก์จะปิดผนึกเบาะนั่งภายใต้แรงดันย้อนกลับ เพื่อหยุดการไหลย้อนกลับ หลักการทำงานคล้ายกับ Check Valve แบบยก แต่การเคลื่อนที่แบบสวิงจะช่วยลดแรงกระแทกระหว่างการปิด ช่วยยืดอายุการใช้งานของวาล์ว

ข้อได้เปรียบที่สำคัญ

ต้านทานการไหลต่ำ ทำให้เหมาะสำหรับท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่หรือระบบที่มีอัตราการไหลสูง

โครงสร้างที่เรียบง่าย การบำรุงรักษาง่าย และความสามารถในการปรับตัวได้ดีกับตัวกลางที่มีความเจือปนเล็กน้อย (เช่น น้ำเสีย น้ำมันดิบ)

การใช้งานทั่วไป

ท่อส่งน้ำมันและก๊าซ

ระบบจ่ายความร้อน

อุตสาหกรรมโลหะวิทยา
